Bigtable: A Distributed Storage System for Structured Data

TL;DR​

Motivation​

為了解決 petabyte等級的資料，設計出來的side applicability, scability, high performance和high availiability的distributed storage system。

Data Model​

bigtable只要是一個由row key, column key和timestamp為key組成的sorted map。

(row:string, column:string, time:int64) -> string

Rows​

Rows根據row key被partitioned，而且row是lexicographic ordered。

Column Families​

最小的access單位，access control做在這個level。

Building Blocks​

GFS​

Log和data被存在GFS上。

Chubby​

Chubby是google的distributed lock service，用來決定master和tablet server是否還在使用某個tablet。

Chubby底層用的是Paxos演算法。

SSTable & Memtable​

Bigtable本身的資料結構主要使用SSTable和Memtable。如果有一筆操作來就寫入Memtable，Memtable到一定size就輸出成一個SSTable檔案，SSTable是immutable，所以不用擔心lock問題，因為是read only。

Implementation​

Tablet Location​

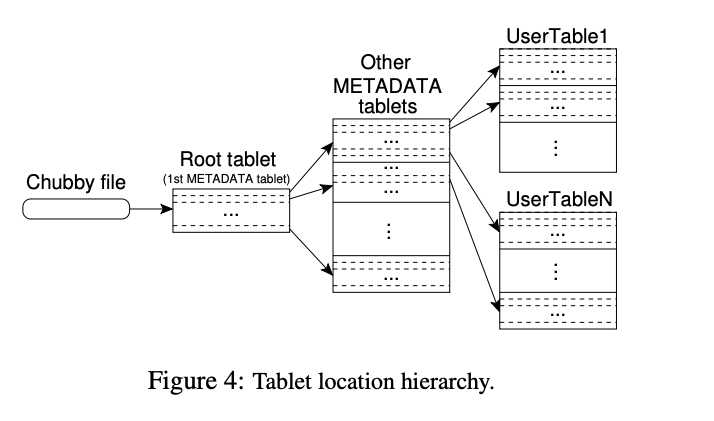

image info 每個bitable都是3層的B+B^+ TreeTree的結構，第一層在Chubby存著root tablet，root table裡面存的是所有metadata tablets，Metadata存的是哪個row key存在哪個tablet的資訊。

Tablet Assignment​

每個tablet會被assign給一個tablet server，tablet server會在Chubbycreate一個file，代表自己own這個tablet。

Master會定期檢查這些file，如果tablet server掛了或是因為網路原因導致無法繼續lock tablet，master就會把這個檔案刪掉，代表釋放tablet server不在負責這個tablet，而tablet server檢查到檔案被刪以後，也會知道自己不在負責，會釋出tablet。

如果tablet成長的太大，master會負責sharding，但不管怎樣一定會保持3層的B+B^+ TreeTree。

Tablet Serving​

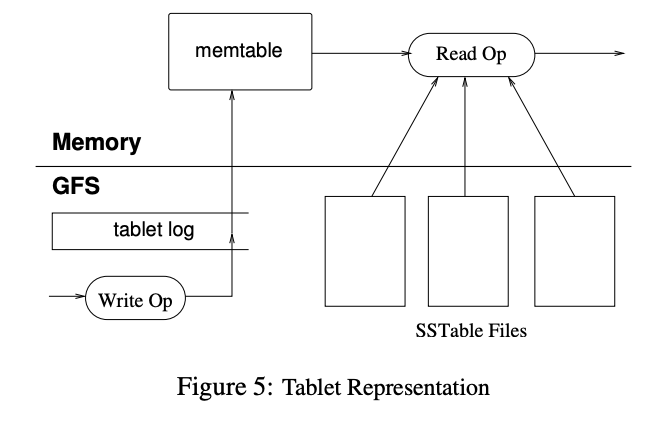

image info 如圖所示，當write request到tablet server，會把操作寫到log，並且把結果寫到Memtable，tablet server並且會做snapshot，在failover的時候，才不需要replay太多操作。

而read request就Memtable或是SSTable來處理。

Compactions​

當Memtable超過Threshold，就會create一個新的Memtable，並且把舊的output成SSTable，此過程稱為minor compaction。

為了減少SSTable的數目，tablet server會定時的做merging compaction把Memtable和幾個SSTable合在一起，減少total的SSTable數目。

Minor compaction和merging compaction產出的SSTable都含有deletion(thumbstone)的log，因此還會執行major compaction，major compaction的SSTable不包含deletion (thumbstone)的log，會釋放出更多資源。

Refinement​

Locality Groups​

Bigtable允許把column families定義在同一個locality group，因此這些資料可以被一起存取，改善performance。

Compression​

Client可以指定SSTable block要不要被加密。Bigtable做2-pass的加密，first pass是Bentley and McIlory's scheme，second pass是一個fast compress algorithm，經過2-pass的compression，可以達到10-1的reduction。

Caching​

為了改善讀取效能，tablet server有兩層的cache:scan cache和block cache。Scan cache cache SSTable回傳的key-value pair，block cache cache SSTable的block。

Bloom Filters​

Tablet server會先用Bloom Filter檢查 key是否存在SSTable，存在才嘗試在SSTable中找尋。

Commit-log​

為了減少所有commit log的檔案數目，commit log不是以tablet為單位，而是以tablet server為單位，每個tablet server保存一份commit log file。

但是這樣會造成recover的時候的複雜度，為了改善recovery的速度，這些commit log被根據<table, row name, sequence number>的排序方式group在一起，在recover的時候，就可以快速的redo某個tablet的commit log。
